Šoupátko
S 15 111-516 PN 16
POUŽITÍ:
Uzavírací orgán pro vodu, páru, plyny, neagresivní kapaliny o teplotě do 400°C. Šoupátka DN 200 až DN 300 jsou opatřena obtokem.
Šoupátko není vhodné k regulaci.
TECHNICKÝ POPIS:
Šoupátko je víkové s točivým nestoupajícím vřetenem opatřeným funkčním závitem, který je uvnitř šoupátkové komory. Těleso a klín mají zalisované těsnící kroužky z mosazi nebo korozivzdorné oceli. Vřeteno je ve víku utěsněno ucpávkou.
PŘIPOJENÍ:

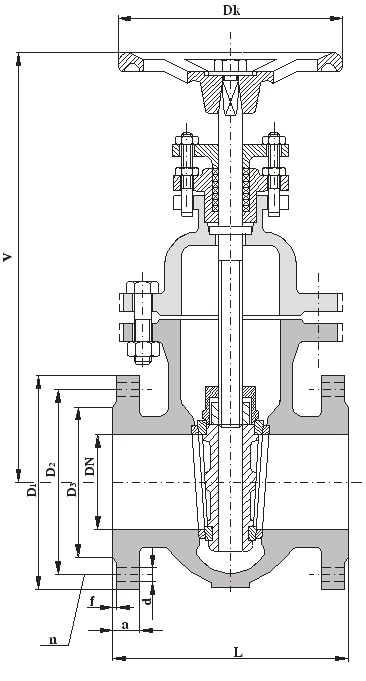

Přírubový spoj s rozměry dle ČSN 13 1060 a ČSN 13 1061. Stavební délky dle ČSN EN 558, DIN 3202 F5. Základní stavební a připojovací rozměry jsou uvedeny v tabulce.
MATERIÁL:
Těleso, víko, klín uhl. ocel (42 2643.1)
Vřeteno korozivzdorná ocel (tř.17)
Těsnící plochy 13Cr
Těsnění ucpávky bezazbestové grafitové
ZKOUŠENÍ:
Šoupátko je zkoušeno dle DIN 3230.
MONTÁŽ:
Šoupátko je možno montovat do vodorovného i svislého potrubí.
OVLÁDÁNÍ:
Šoupátko je možno ovládat ručním kolem, řetězovým kolem nebo ze stojanu.
POZNÁMKA:
Mk – maximální ovládací moment [MPa]
